Ham Fabrika

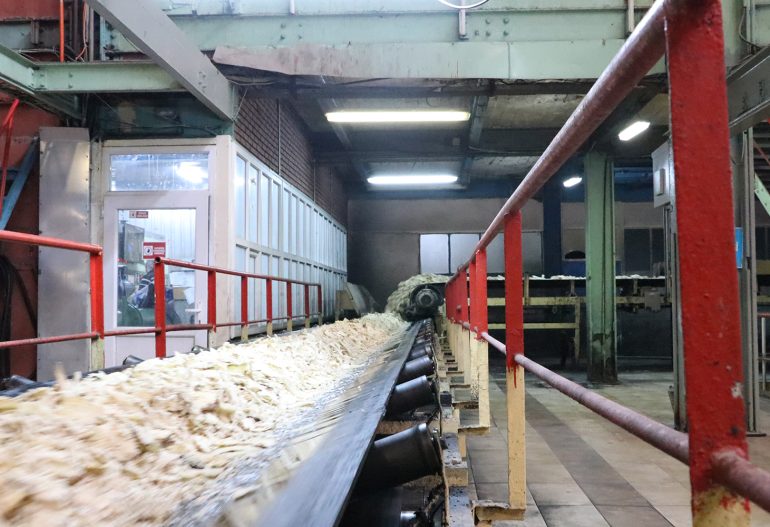

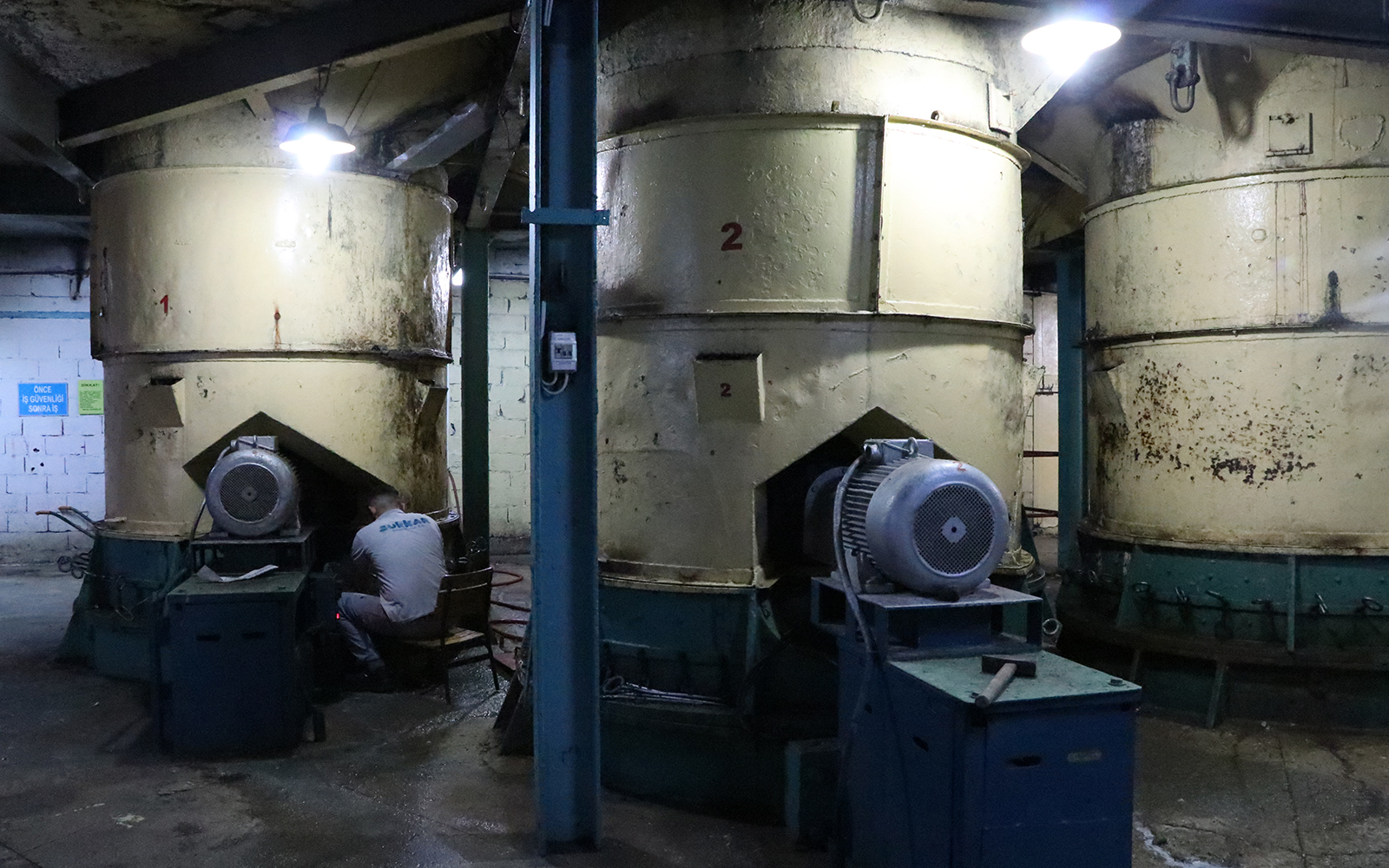

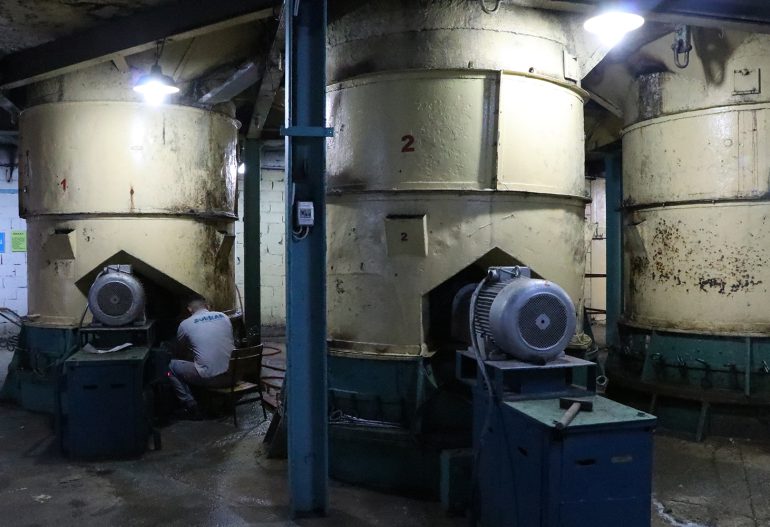

Kıyım makinelerinde Pancar teknolojik değerlere uygun olarak kıyılır. Kıyma işlemi sırasında pancar hücre dokusu bozulmamalıdır. Pancar kıyım makineleri yatay silindirik şekildedir bu silindir içerisinde bulunan bıçak grupları vasıtasıyla pancar patates cipsi şeklinde kıyılır. Pancar bıçaklarında kıyılan pancar kıyımları nakil bandında sürekli otomatik kantarda tartılarak haşlama teknesine verilir.

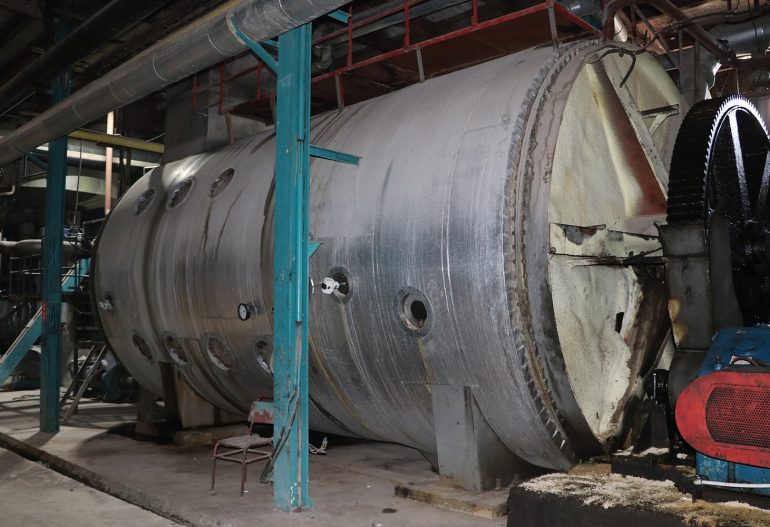

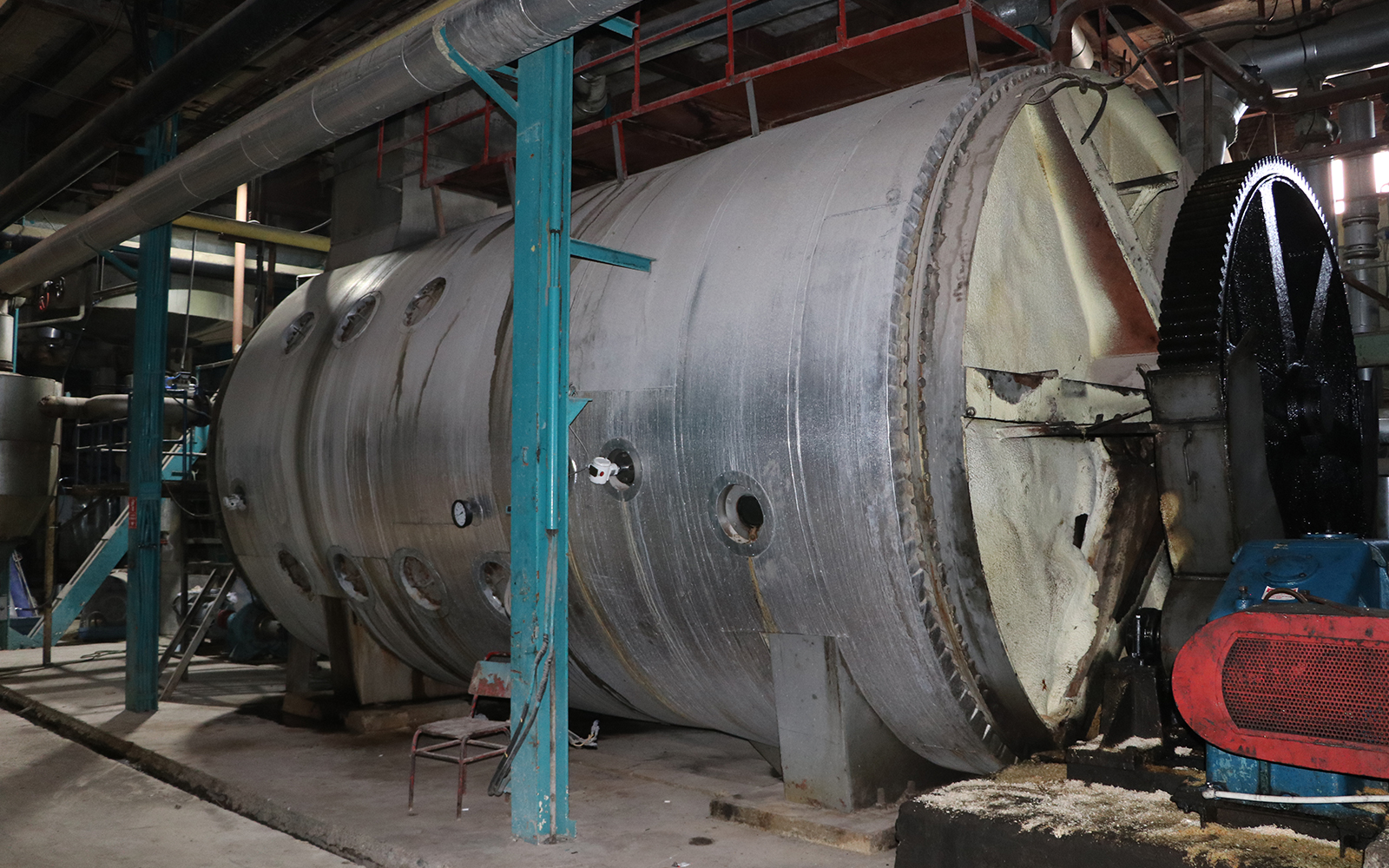

Haşlama teknesi kule difüzöründen çekilen sirkülasyon şerbeti ile kıyımların karıştırıldığı silindirik bir kazandır. Burada amaç hem ısıtıcıdan geçirilen sirkülasyon şerbeti ile kıyımları ısıtarak difüzör kule ortasında sıcaklığını optimal difüzyon sıcaklığı olan 70-72 Cº ye getirmek ve pancarın hücrelerini denatüre ederek şeker çıkışını sağlamak, hem de şerbetle karıştırarak difüzöre pompalanabilir hale getirmektir. Haşlama teknesine verilen şerbetin bir kısmı kıyım giriş tarafındaki alın süzgecinden ham şerbet olarak çekilir şerbet arıtım istasyonuna gönderilir.

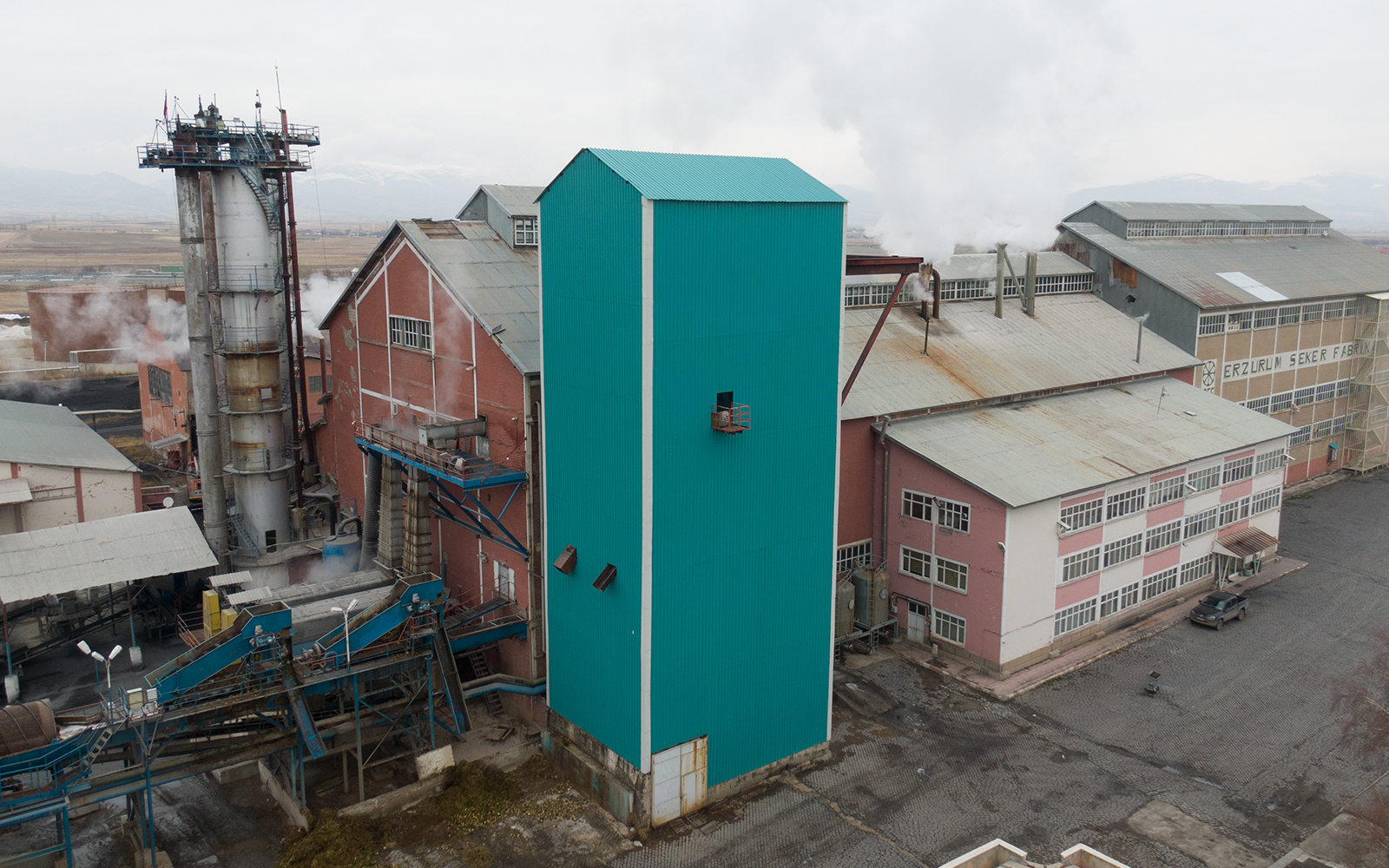

Kule difüzörü yaklaşık 16 m yüksekliğinde çapı kapasiteye göre 3,30 m ile 5,20 m arasında değişen dikey silindirik bir kazandır. Kazan içinde kıyım taşıyıcı kollar vardır. Haşlama teknesinde pancar kıyımları şerbetle karıştırılarak difüzyon kulesinin alt süzgecinin hemen üzerine basılır. Şekerin ters akım prensibine göre su ile ekstraksiyonu burada gerçekleşir. Difüzyonun orta kısmındaki sıcaklığı 70-72 Cº civarındadır. pH sı 5,8 altına düşmemelidir. Difüzyona su ve prese suyu üst kısımdan verilir. Difüzyonun içinde yatayla 300 lik açı yapan kanatlar taşıyan mil vardır. Dönen kanatlar vasıtasıyla kıyımlar kulenin altından tepesine doğru, ham şerbet ise kulenin alt kısmına doğru ilerler. Kulenin üstünden şekeri alınmış yaş pancar posası (küspe) çıkar helezon vasıtasıyla küspe preselerine gönderilir. Küspe preselerde sıkılarak satışa gönderilir. Kıyımlar düfüzyonu yaklaşık 60-75 dakikada terk eder. Difüzörün alt ve yan süzgeçlerinden alınan sirkülasyon şerbeti haşlama teknesine verilir.

Birinci Kireçlemede amaç, ham şerbetteki şeker dışı maddeleri, kademeli olarak pH 11’e getirerek çöktürmektir. Difüzyondan alınan şerbetin kuru maddesi %12-17 şeker yüzdesi 11-15 ve arılığı yaklaşık 84-89 civarındadır. I. Kireçleme altı bölmeli, U kesitinde tabandan biraz yüksekte olan levhalarla bölünmüştür. Bu levhaların üst kısmında hareket edebilir kanatlar mevcuttur. Bu levhalarla bölümler arasındaki şerbet geçiş hızı arttırılıp azaltılabilir. Tekneyi baştan başa kateden bir mil ve üzerinde her bölmeye ait kanatlar vardır. Teknenin bir ucundan ham şerbet verilerek bölmeden bölmeye ilerlerken, diğer ucundan alttan verilen kireç sütü [Ca(OH)2] sabit kanatların altından ters istikamette ilerleyerek ham şerbete karışır. I. Kireçelme pancara göre %0,2 CaO kapsar ve kireçleme süresi 20 dakika, sıcaklığı 65 Cº, son bölmenin pH sı ise 11 civarındadır. I.Kireçlemenin 3.bölmesine çökmeyi hızlandırıcı bir miktar (pancara göre %20) I.Karbonatlama çamuru(geri çamur) verilir. Kireçlemenin son bölmesinden alınan kireçli ham şerbet ısıtıcılara gönderilir.

Birinci kireçleme sonunda şeker dışı maddeler pıhtılaşmış ve süzülmeye hazır hale gelmiştir. Birinci kireçlemeden ısıtıcılara gönderilen şerbetin sıcaklığı 86-88 Cº çıkarılır. Isıtıcı dönüşü 2. Kireçleme teknesine gelir. p.g.% CaO miktarı 1.2, pH sı 12 üzerine çıkacak şekilde kireç sütü verilir. 2. Kireçlemenin süresi ise 10-15 dakikadır. II. Kireçlemede amaç şerbet içindeki invert şekeri parçalamak ve bakteri faaliyetini durdurmaktır.

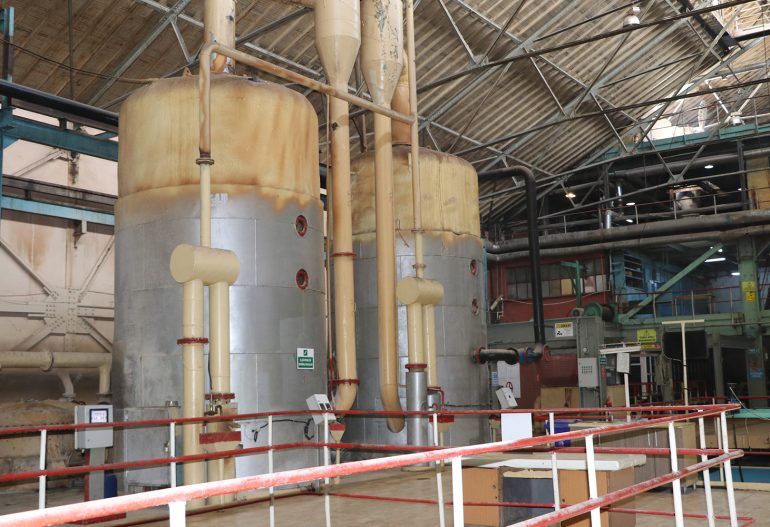

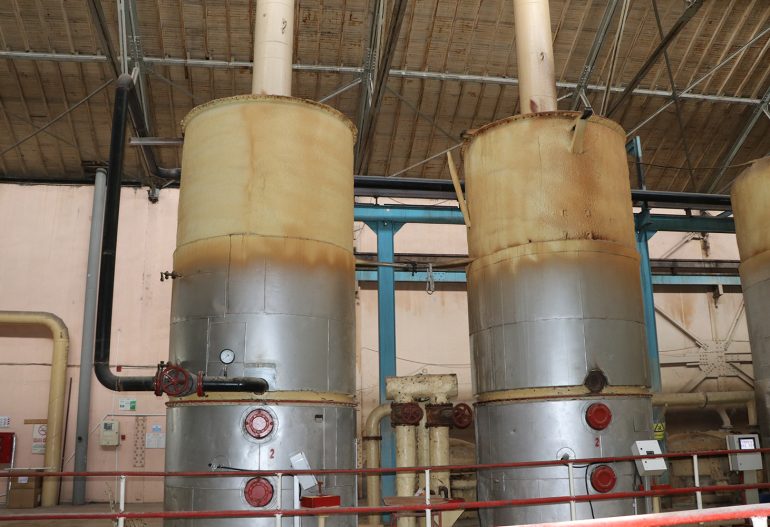

II. Kireçlemeden geçen kireçli ham şerbet 80-82 Cº de I.Karbonatlamaya gelir. Karbonatlama kazanı silindirik bir kuleye benzemekte olup, ters akım prensibine göre çalışmaktadır. Kireçlenmiş şerbet üstten, karbondioksit gazı ise alt kısımdan verilir. Çökme işlemi tamamlanmış şerbet karbonatlama kazanının alt kısmından alınır. Karbonatlama için gerekli olan CO2 gazı kireç ocağından kirecin yanması ile elde edilir. I.Karbonatlamaya pH sı 12 olarak gelen kireçli şerbet I.Karbonatlamayı 10,8-11,2 arasındaki pH da terk eder. I.Karbonatlama çamurlu şerbeti dekantöre gönderilir.

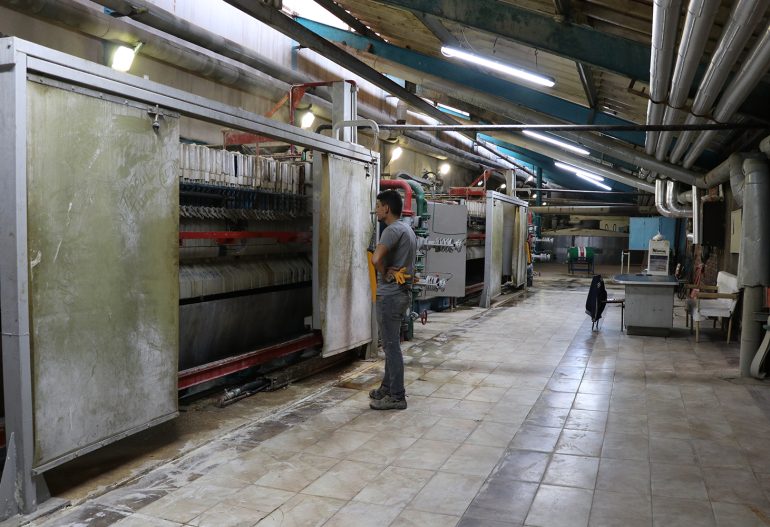

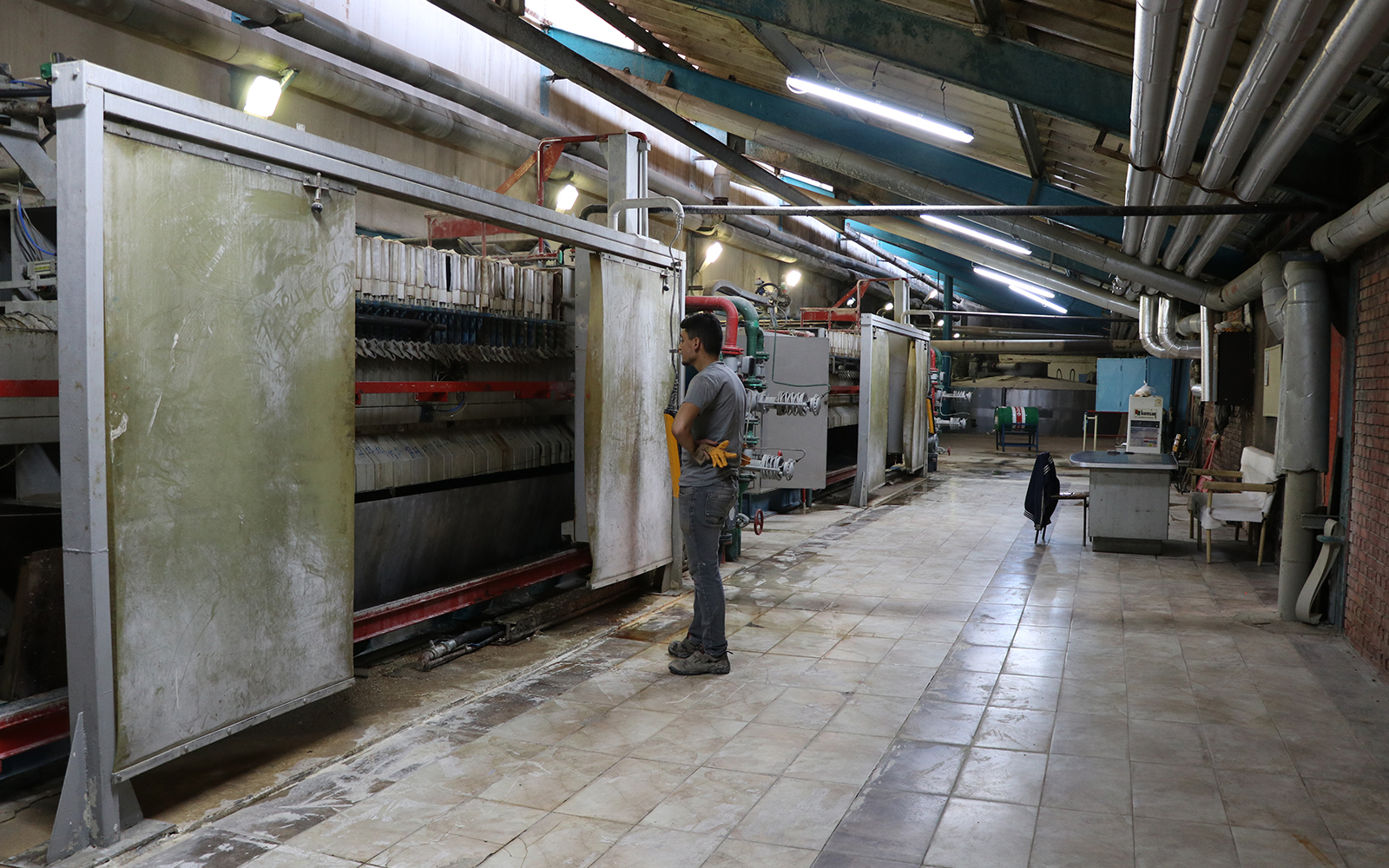

Dekantörler yoğunluk farkıyla çamur parçacıklarının dibe çökmesine göre çalışır Dekantörün üstünde berrak şerbet altında çamur birikir. Dekantör çamuru pompa vasıtasıyla pres filtrelere veya döner filtrelere gönderilerek şerbet çamurundan ayrılır. Dekantörün üstündeki berrak şerbet I.GP filtrelerine pompa ile basılır ve süzülür, süzülen bu iki şerbet ısıtıcılara gitmeden birleştirilir. Isıtıcılara gönderilir.

Isıtıcılarda 94-96 Cº ye kadar ısıtılan şerbet II.Karbonatlamaya basılır. Filtre edilen I. Karbonatlama şerbeti, içindeki kalan kireci de alabilmek için II. karbonatlamaya tabi tutulur. II. Karbonatlama kazanı I. Karbonatlama kazanı gibi çalışır. Sıcaklık 92-95 Cº civarındadır, 2. Karbonatlamadan çıkan şerbet reaksiyon tankına alınır. Reaksiyon tankından 2.GP filtrelerine gönderilerek süzülür. Süzmüş bu şerbet sulu şerbet tankına gönderilir. Sulu şerbetin kuru maddesi %14-17 arasındadır. Rengi açık sarı ve berraktır.

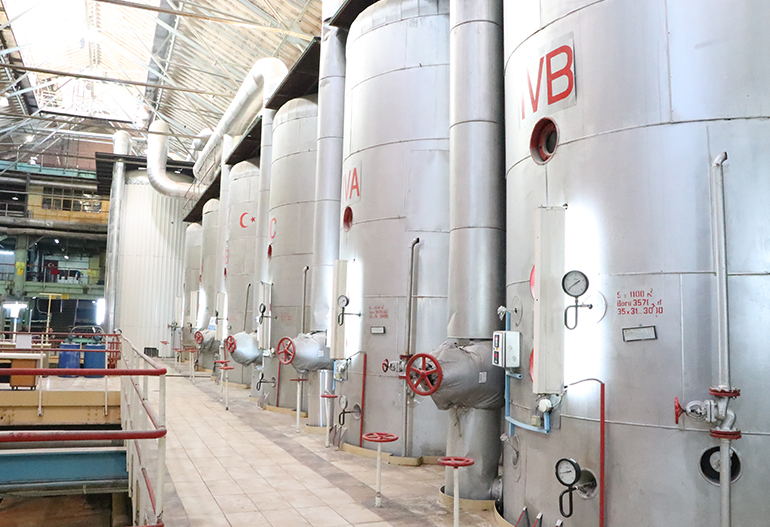

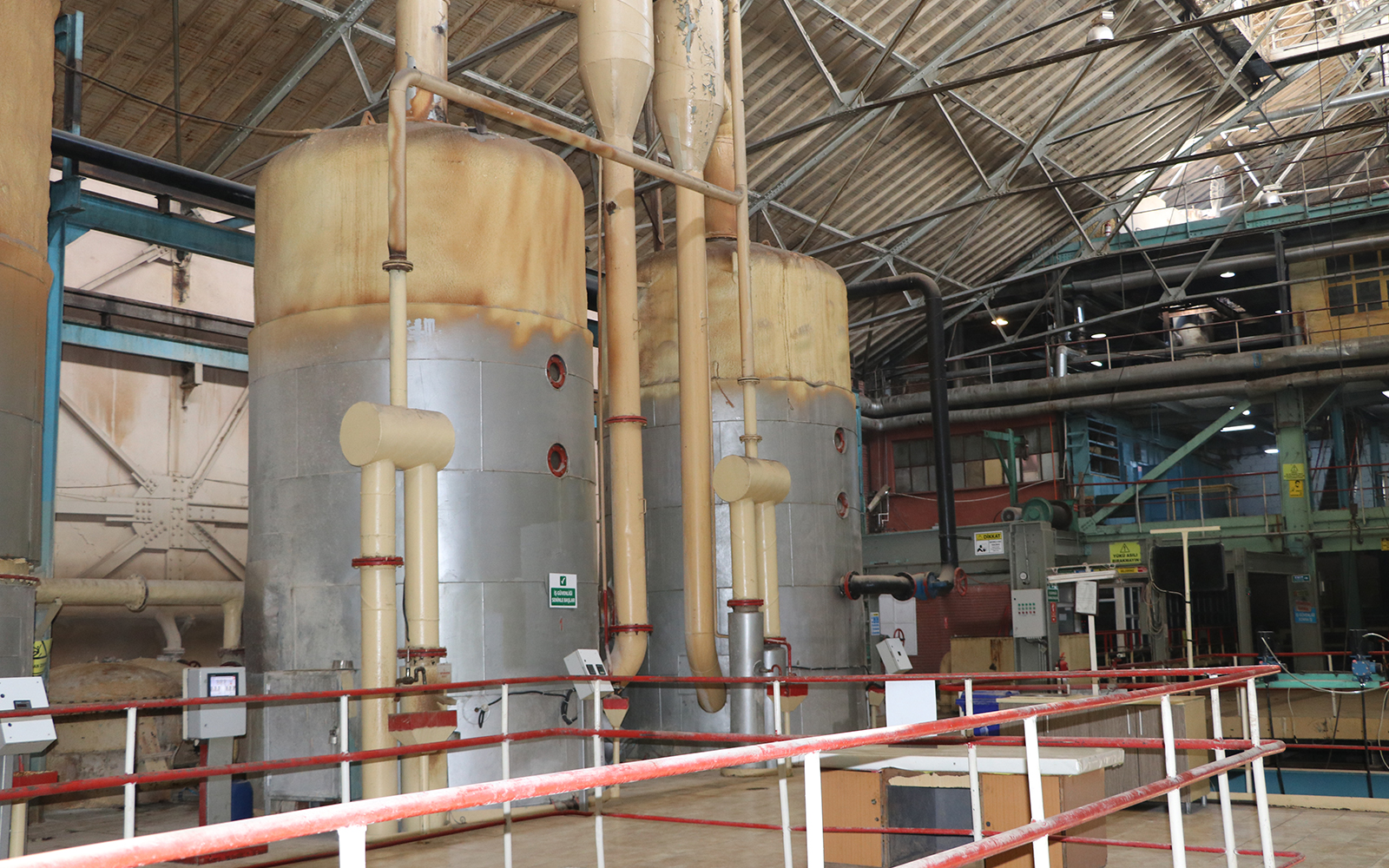

Sulu şerbetin koyulaştırıldığı istasyondur. 1. Kademe Buharlaştırma aparatına yüksek basınçlı kazanlardan elde edilen buharın türbin ünitesine gönderilerek elektrik enerjisi elde edildikten sonra türbinden çıkan retür buharı gelir. Bu buhar sayesinde şerbet içerisinde ki su buharlaştırılmaya başlanır Buharlaştırma aparatları buhar kamarası, şerbet kamarası ve şerbet buharı kamarasından ibarettir. Şerbet buharlaştırıcıya alttan girer, buhar kamarası içinden geçen boruların dışındaki ısıtma buharının etkisiyle buharlaşarak yükselir ve ısıtma kamarasının tam ortasındaki sirkülasyon borusundan tekrar aşağı inerek diğer buharlaştırıcıya geçer. Brüde olarak adlandırılan şerbet buharı ise, aparatın üstünden alınır ve diğer buharlaştırıcının buhar kamarasına verilir. Beş kademeli buharlaştırıcıların beşinci buharlaştırıcısı üstten kondensere bağlıdır. Böylece tüm buharlaştırıcılarda kademeli olarak basınç düşürülmüş ve şerbetin kaynaması kolaylaştırılmış , buharlaştırıcılardaki yüksek sıcaklık nedeniyle sakaroz parçalanması önlenmiş olur.

5. Buharlaştırıcıdan alınan şerbete koyu şerbet denir. Koyu şerbetin kuru maddesi 60-65, arılığı sulu şerbetten bir birim daha fazla, koyu sarı ile açık kahverengi arası, renkli, viskoz bir şeker çözeltisidir. Koyu şerbet pişirime elverişli hale geldiği için artık rafineriye gönderilir.
